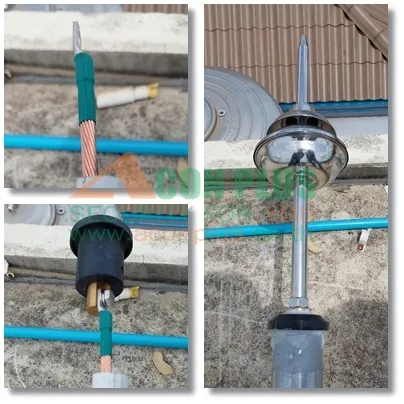

圖中為避雷針頭的組裝,品牌ORBITAL,型號ZERU ESE。

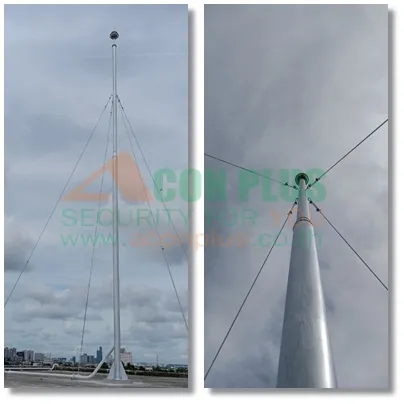

鍍鋅鋼桿,高5米,由1層繩索牽引。

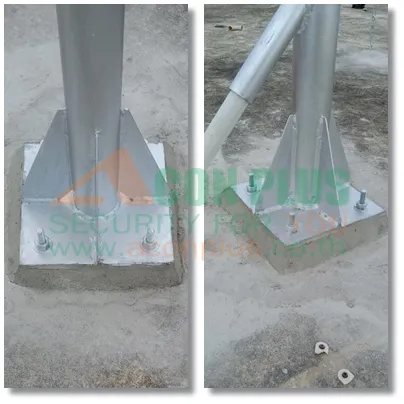

圖中顯示的是柱子的底部。

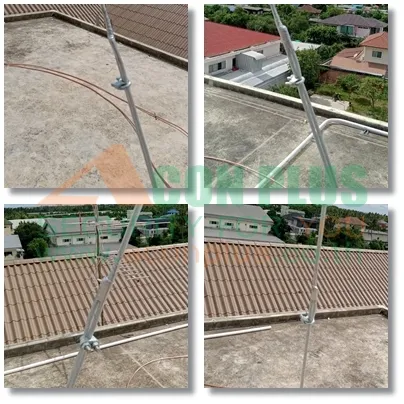

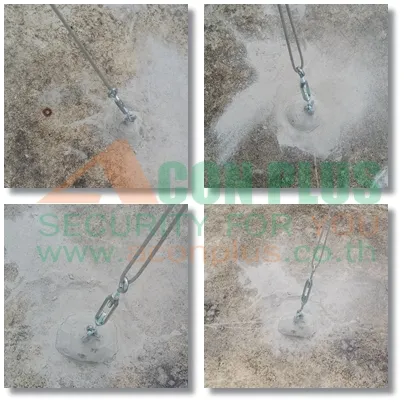

製作一個用於固定吊索的底座,以增加強度和抗風能力。

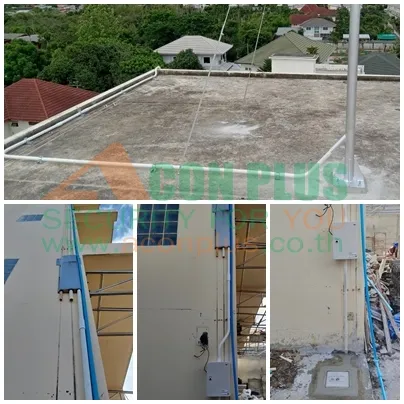

圖中顯示了水平導體和垂直導體接地的佈線。

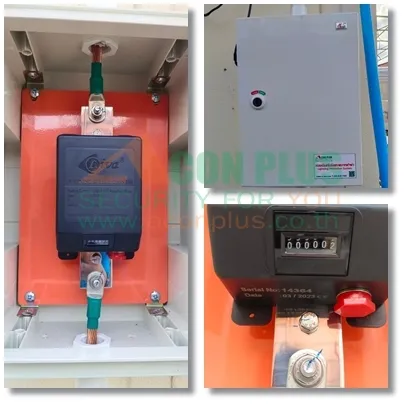

安裝測試箱和雷擊計數器

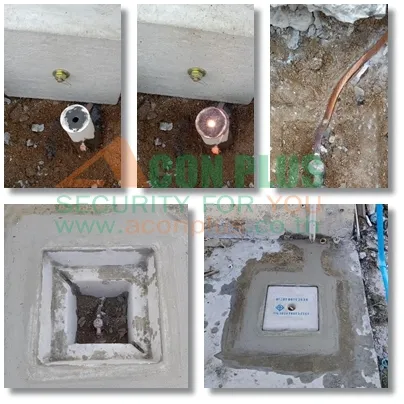

地面系統

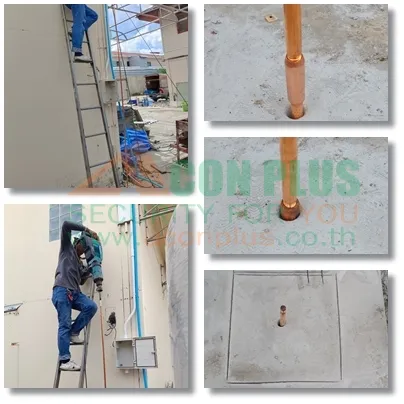

打土採用5/8吋的堤壩,長3米,採用深錘法。下次放置一個混凝土池來改良土壤。

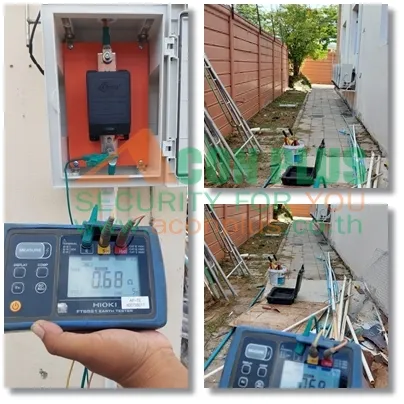

測量並測試不超過5歐姆的標準接地電阻值。如圖所示,您將獲得良好的接地電阻值。在指定的標準範圍內
建議:您應該檢查避雷針頭的運作。檢查接地線。
並應將接地系統改進至不超過 5 歐姆的標準值。
